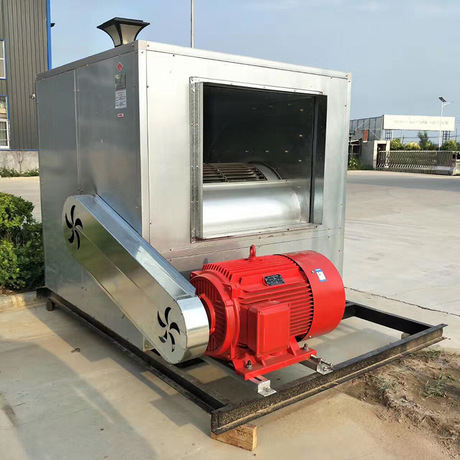

柜式 箱在消防排烟系统中的应用——联动控制与系统配置（一）

在建筑消防排烟系统中，柜式 箱作为排烟设备，与排烟管道、防火阀、消防控制系统等配合运行。本文介绍其在系统中的基本应用情况。

一、在排烟系统中的位置

柜式 箱安装于排烟机房内，位于排烟管道的末端，将烟气从各防烟分区汇集后排出室外。系统通常由以下部分组成：

排烟口：位于各防烟分区顶棚或墙面的烟气入口，平时关闭，火灾时开启。

排烟支管：连接各排烟口与主排烟管的管道，支管上设排烟防火阀（280℃）。

主排烟管：连接各支管与风机箱的管道，穿越防火分区处设防火阀。

柜式风机箱：提供排烟动力的设备，进口处设排烟防火阀（280℃）。

排烟出口：风机箱出口连接室外排烟管，将烟气排至室外。

二、与排烟管道的配合

风机箱与排烟管道连接时，需满足以下要求：

管道材质：排烟管道采用钢板制作。管道连接处焊接或法兰连接。

软连接：风机进出口与风管之间设软连接，采用耐高温材料，减少风机振动传递至管道系统，同时适应安装偏差。

防火阀设置：

风机进口处设排烟防火阀，动作温度280℃。

穿越防火分区隔墙或楼板处设防火阀，动作温度70℃或280℃。

排烟支管接入主风管处设排烟防火阀，动作温度280℃。

管道保温：排烟管道穿越非防火区域时，采取防火隔热措施，减少热量传递。

三、与消防控制系统的联动

柜式 箱与消防控制系统联动，实现以下功能：

启动方式：当消防控制系统接收到烟感、温感探测器报警信号，或手动报警按钮动作时，控制系统向风机控制箱发送启动信号，风机启动运行。

状态反馈：风机运行状态（启动、停止、故障）反馈至消防控制中心，显示屏上显示风机状态。

联动停止：当风机进口处排烟防火阀达到280℃关闭时，阀门的微动开关动作，向控制系统发送关闭信号，控制系统联动停止风机运行，减少高温对风机的影响。

补风联动：与补风系统联动，风机启动时补风机同时启动，向火灾区域输送室外空气，维持排烟效果。
